Perforazioni Orizzontali

Il directional drilling (HDD - horizontal directional drilling), noto in Italia anche come perforazione direzionale, perforazione orizzontale controllata, perforazione teleguidata o trivellazione orizzontale controllata (T.O.C.), è una tecnologia no dig idonea alla installazione di nuove condotte senza effettuare scavi a cielo aperto.



La tecnologia del directional drilling è essenzialmente costituita da tre fasi:
  • perforazione pilota (pilot bore): normalmente di piccolo diametro (100-150 mm) si realizza mediante una batteria di perforazione che viene manovrata attraverso la combinazione di rotazioni e spinte il cui effetto, sulla traiettoria seguita dall'utensile fondo-foro, è controllata attraverso il sistema di guida; La perforazione pilota può seguire percorsi plano-altimetrici preassegnati che possono contenere anche tratti curvilinei;
  • alesatura (back reaming) per l'allargamento del foro fino alle dimensioni richieste: una volta completato il foro pilota con l'uscita dal terreno dell'utensile fondo foro (exit point) viene montato, in testa alla batteria di aste di acciaio, l'utensile per l'allargamento del foro pilota (alesatore), avente un diametro maggiore a quello del foro pilota, e il tutto viene tirato a ritroso verso l'impianto di trivellazione (entry point). Durante il tragitto di rientro l'alesatore allarga il foro pilota. Questo processo può essere ripetuto più volte fino al raggiungimento del diametro richiesto. La sequenza dei passaggi di alesatura segue precisi criteri che dipendono dal tipo di terreno da attraversare a dalle sue caratteristiche geo-litologiche;
  • tiro (pullback) della tubazione o del cavo del foro (detto anche "varo"): completata l'ultima fase di alesatura, in corrispondenza dell'exit point la tubazione da installare viene assemblata fuori terra e collegata, con un'opportuna testa di tiro, alla batteria di aste di perforazione, con interposizione di un giunto girevole reggispinta (detto girevole o swivel) la cui funzione è quella di trasmettere alla tubazione in fase di varo le trazioni ma non le coppie e quindi le rotazioni. Raggiunto il punto di entrata la posa della tubazione si può considerare terminata.;

Le tubazioni installabili con directional drilling non solo devono essere costruite con materiali resistenti alla trazione, ma i giunti, di qualsiasi tipologia essi siano, devono poter resistere alle forze di trazione che si generano durante l'operazione di tiro. Mediante directional drilling si installano principalmente tubazioni in acciaio e PEAD giuntate testa a testa; quando i giunti sono del tipo resistente alla trazione (non è sufficiente che si tratti di semplici giunti antisfilamento) allora è possibile installare anche PVC e ghisa.

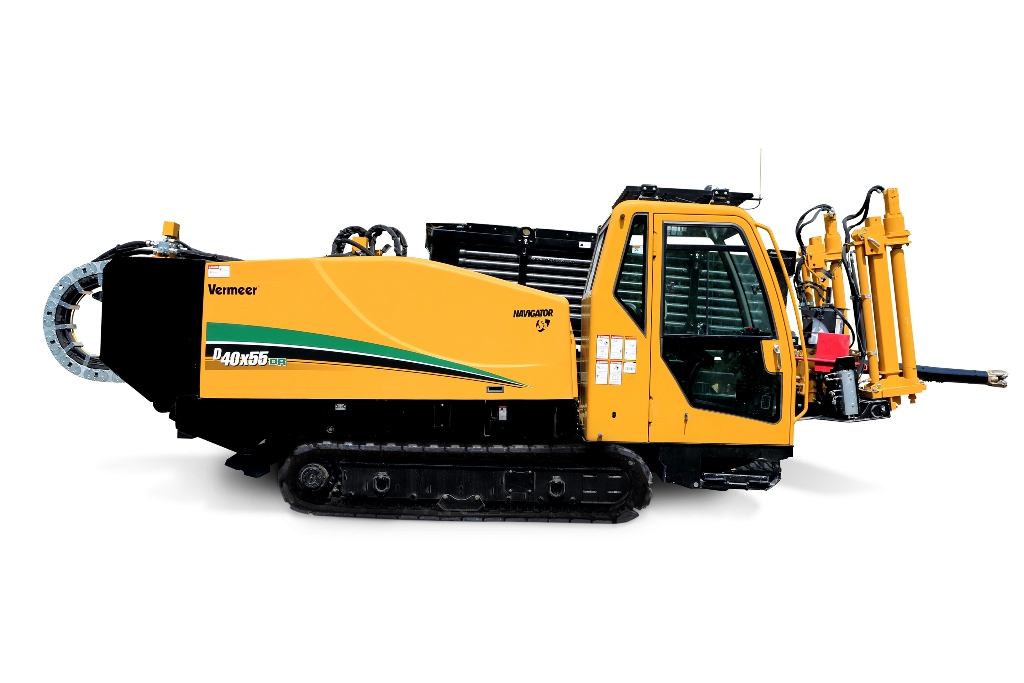

A differenza del lavoro con scavi a cielo aperto, il processo HDD è perfetto per aree urbane o luoghi in cui sono presenti ostacoli che non possono essere rimossi o che sarebbe troppo costoso o difficile rimuovere. Le macchine Vermeer Navigator possono installare linee di servizio sotto ostacoli quali strade, fiumi e torrenti, edifici e autostrade, con scarso o nessun impatto sulla superficie.

VERMEER
Mod. D100X140 S3
Matr. 1VRB360W7F1000121

Vermeer D100x140 S3


VERMEER
Mod. D36X50II
Matr. 1VR4230D7F1003240
d36x50serieII

















VERMEER
Mod. D24X40II
Matr. 1VRZ19035D1002376
d24x40serieII
